はじめに
9月1日は「防災の日」です。地震への備えというと建物の耐震性に目が向きがちですが、工場にとって同じくらい重要なのが設備そのものの耐震対策です。
「うちの機械、実は置いてあるだけかもしれない」「レイアウト変更で移設したとき、アンカーを打ち直したか記憶がない」——心当たりのある設備担当者の方は少なくないはずです。この記事では、地震のときに工場設備で何が起きるのか、そして大型機械の転倒防止・固定工事はどう進めればよいのかを、重量物据付の専門業者の視点から解説します。
地震のとき、工場の設備には何が起きるのか
大きな地震が発生すると、固定が不十分な設備には次のような被害が起こり得ます。
- 機械本体の転倒や横滑り（滑動）による破損
- 設備の移動に引きずられた配管・ダクト・電気配線の破断
- 薬液や油の漏えい、漏電による火災などの二次災害
- 倒れた設備による作業員の負傷や、避難経路の閉塞
実際、過去の大きな地震では、建物に大きな損傷がなかったにもかかわらず、設備の転倒や配管の破断によって長期間の操業停止を余儀なくされた工場が数多く報告されています。特に注意したいのは、機械そのものが無事でも配管や配線が破断すれば生産ラインは止まるという点です。復旧には据付のやり直しや配管の再接続が必要になり、操業停止が長引けば取引先への影響も避けられません。設備の耐震対策は、従業員の安全を守ると同時に、事業継続（BCP）の要でもあるのです。
設備の耐震対策の基本

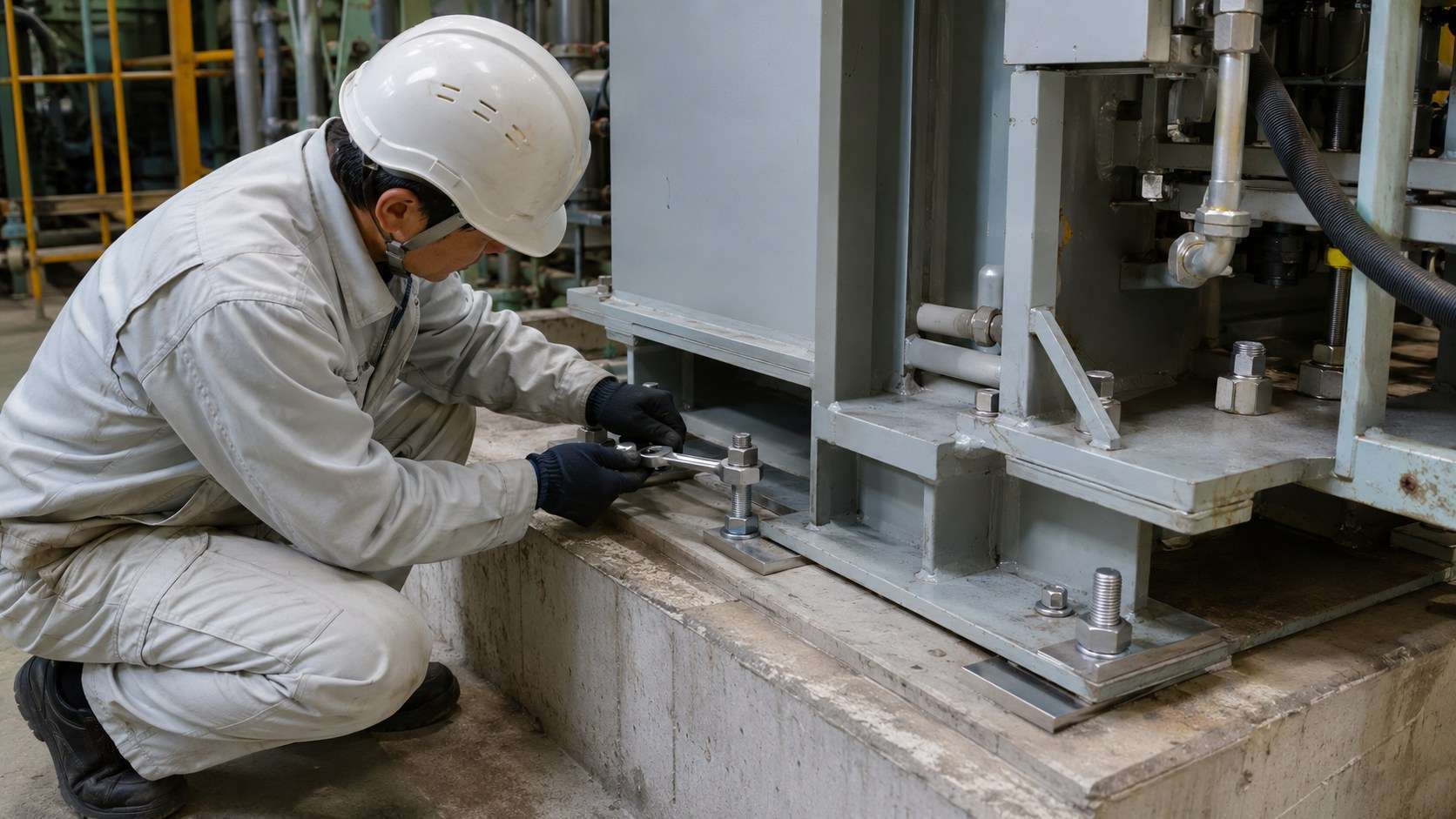

アンカーボルトによる固定
設備耐震の基本は、機械を床（基礎）にアンカーボルトで固定することです。あと施工のアンカーには、コンクリートに打ち込んで機械的に固定する金属系アンカーと、樹脂で固着させる接着系アンカーなどの種類があり、設備の重量や振動の有無、床の状態に応じて適切な工法を選定します。既存の床が薄い・傷んでいるなど、そのまま打てない場合は、基礎の補強や打ち増しから検討します。
架台・転倒防止金具の設置
背が高く重心の高い設備や、細長い形状のラック・制御盤などは、床への固定だけでは転倒を防ぎきれないことがあります。この場合は、壁や梁との連結、転倒防止金具の追加が有効です。既製品の金具が寸法的に合わない場合でも、鋼材の加工や溶接ができる業者であれば、現場に合わせて架台やブラケットを製作して対応できます。
今の設置状態の点検
「据付当時は固定されていたはず」という設備でも、レイアウト変更の際にアンカーを切ったまま置かれているケースや、長年の振動でボルトが緩んでいるケースは実際にあります。キャスター付きのまま使われている設備、防振ゴムの上に載っているだけの設備も要注意です。まずは現在の固定状態を確認することが、対策の第一歩です。
耐震対策はどう進める？4つのステップ
実際に対策を進める場合は、次の順序で取り組むと無理がありません。
- 現状調査：全設備の固定状態・基礎・配管の取り回しを確認し、リスクを洗い出す
- 優先順位付け：転倒時の被害の大きさ、避難経路への影響、復旧の難しさで順位を決める
- 施工計画：生産スケジュールに合わせ、停止時間を最小限に抑える工程を組む
- 施工・記録：固定工事を実施し、施工箇所や使用したアンカーを記録に残す
施工内容を記録しておけば、その後のレイアウト変更や設備更新の際にも「どこがどう固定されているか」をすぐに確認でき、次の対策につながります。
既存設備でも後付けの固定はできるのか
結論からいえば、多くの場合可能です。稼働中の工場であっても、休日や夜間、生産の合間の時間を使って施工する方法があります。1台あたりの施工時間はそれほど長くないことも多く、区画ごとに順番に進めていけば、生産を大きく止めずに工場全体の対策を完了させることも十分に可能です。
ただし、後付けの耐震固定には据付ならではの難しさがあります。設備をわずかに持ち上げたりずらしたりしてアンカー位置を確保する作業には重量物を扱う技術と機材が必要ですし、接続されている配管を一時的に切り離し、固定後に復旧する工程が発生することもあります。知識のないまま設備を動かすと、水平が狂って機械の精度不良や故障を招くおそれがあるため、必ず据付のノウハウを持つ業者に依頼してください。
どこに頼む？分離発注の落とし穴
設備の耐震工事は「アンカー打設は建設会社」「機械の移動は運送会社」「配管の切り回しは設備会社」と、発注先が分かれてしまいがちな仕事です。しかし業者が増えるほど日程調整の手間は膨らみ、工程の隙間で設備が中途半端な状態のまま置かれるリスクも生まれます。
重量物の取り扱い、アンカーや基礎の工事、配管、架台の製作までを一括で対応できる業者に任せれば、短い停止時間の中で「動かす・固定する・つなぎ直す」を一気通貫で完了できます。生産への影響を最小限に抑えたい工場ほど、一貫対応のメリットは大きくなります。
業者選びのチェックポイント
依頼先を検討する際は、次の点を確認してみてください。
- 大型機械・重量物の据付や移設の実績が豊富か
- アンカー打設や基礎の補強まで対応できるか
- 配管の切り離し・復旧、架台の製作加工まで含めて任せられるか
- 稼働中の工場での施工（夜間・休日対応、養生計画）に慣れているか
- 現地調査のうえで、設備ごとの優先順位を提案してくれるか
予算が限られている場合も、全設備を一度に施工する必要はありません。転倒したときの被害が大きい設備や、避難経路沿いの設備から優先的に固定していく段階的な進め方も有効です。現地を見たうえで「今年はここまで、来年はここから」といった現実的な計画を一緒に考えてくれる業者なら、無理なく対策を続けられます。
まとめ：設備の地震対策は「据付のプロ」に相談を
工場設備の耐震対策は、アンカーを打つだけの単純な工事に見えて、実際には重量物の取り扱い・基礎・配管・製缶加工が絡む総合的な仕事です。だからこそ、日ごろから大型機械の据付・移設を手がけ、設備の構造や重心を知り尽くした業者に任せることが、確実な対策への近道になります。

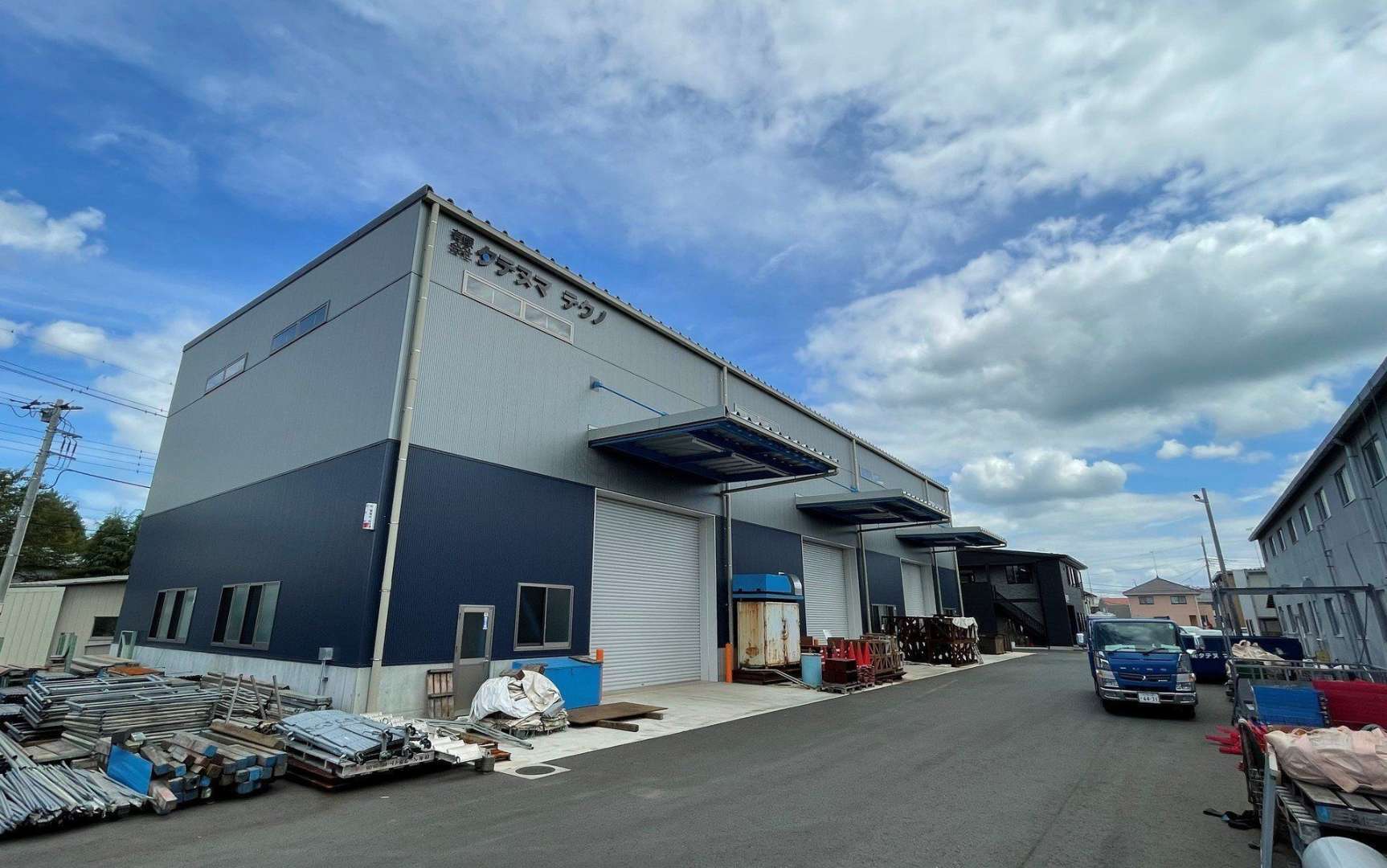

有限会社タテヌマテクノは、栃木県足利市を拠点に首都圏を中心とした全国の工場・プラントで、大型機械の据付・移設・撤去から基礎工事、配管工事、架台の製作までを一貫して手がけてきました。据付の専門業者だからこそ、既存設備の固定状態の確認から、稼働を止めない施工計画までトータルでご提案できます。
防災の日をきっかけに、まずは自社の設備がきちんと固定されているかどうかの確認から始めてみませんか。現地調査のご相談はお気軽にどうぞ。
