はじめに
半導体工場、電子部品製造ライン、化学プラント、研究機関、金属加工——酸素・窒素・アルゴン・水素といった産業ガスを使用する現場では、ガスカードルの製作・据付が必要になる場面があります。
ガスカードルは高圧ガスを扱う設備であり、ボンベの本数構成、配管接続、保安検査対応、設置スペースへの適合など、汎用品のカタログ発注ではカバーしきれない要素が多くあります。「見積もりを取ろうとしたが、どこに頼めばいいかわからない」「メーカーに依頼したら想定より高額な見積もりが出た」という発注担当者は少なくありません。
栃木県足利市を拠点に、ガスカードル製作の実績を持つ有限会社タテヌマテクノが、ガスカードル製作を業者に依頼する際に確認すべきポイントと、オーダーメイド製作のメリットを解説します。
ガスカードルとは何か

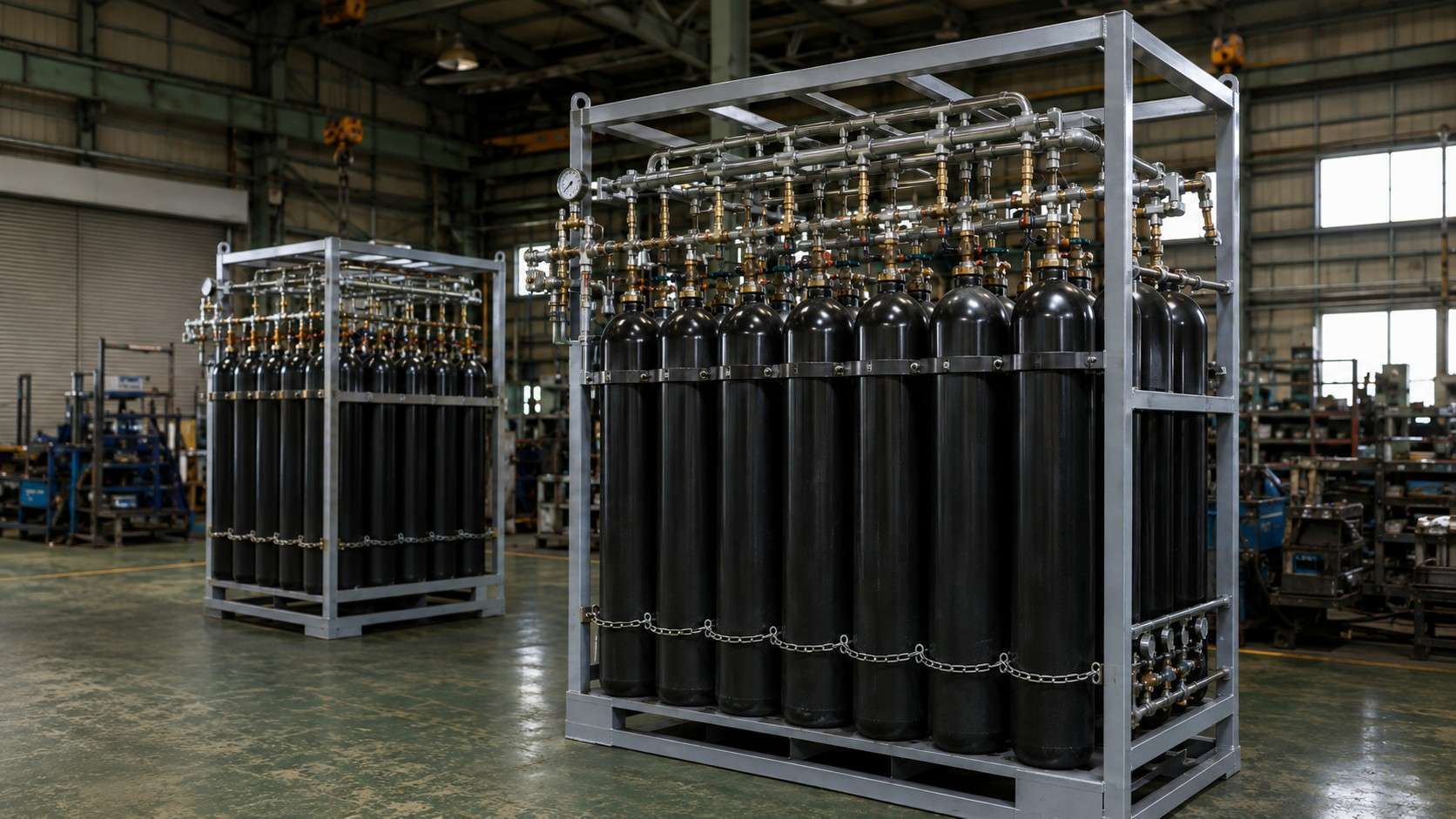

ガスカードルとは、複数の高圧ガスボンベを鋼製の架台にまとめて集合させ、共通の配管でガスを取り出せるようにした設備です。半導体製造・電子部品製造・化学プラント・金属加工・研究開発などの現場で広く使われています。
ガスカードルの主な用途
半導体・電子部品製造ラインでは、成膜工程や洗浄工程で使用される特殊ガスの安定供給に。金属加工の現場では、溶接や切断に使うアルゴン・炭酸ガス・酸素の連続供給に。化学プラントでは反応工程で必要となる窒素・水素・アルゴンの供給に、それぞれ活用されます。研究機関でも、装置に接続する分析用ガスの供給設備として使われるケースがあります。
なぜカードル化するのか
ボンベを単体で使用する場合と比べて、以下のメリットがあります。
- 連続使用時のボンベ交換頻度を減らせる
- 配管を集約でき、供給の安定性が上がる
- 設置スペースを効率的に使える
- 保安管理・在庫管理が一元化できる
- 交換時のガス供給停止時間を最小化できる
主なガス種
酸素（O2）、窒素（N2）、アルゴン（Ar）、水素（H2）、炭酸ガス（CO2）、ヘリウム（He）、混合ガス各種など、使用現場の用途に応じて多様なガスがカードル化されます。ガス種によって使用配管材料・継手・弁類の仕様が異なるため、対応可能なガス種の幅は業者選定の重要な要素です。
カタログ品とオーダーメイド、どちらを選ぶか
ガスカードルには、メーカーが規格化したカタログ品と、現場の条件に合わせて製作するオーダーメイド品があります。それぞれの向き不向きを整理します。
カタログ品が向くケース
標準的な使用条件で、設置スペースにも余裕があり、汎用的なガス種を扱う場合はカタログ品で十分です。納期が短く、価格も安定しています。
オーダーメイドが向くケース
設置スペースに制約がある、ボンベ本数の構成を最適化したい、複数ガス種を組み合わせたい、既存設備との取り合いで特殊な配管ルートが必要——こうした条件がある場合は、オーダーメイド製作の方が結果的にコストと使い勝手の両面で有利になります。特に本数構成のカスタマイズ（4×5本、5×4本、3×3本など）が必要な現場では、オーダーメイド一択になります。
ガスカードル製作を依頼する際の確認事項
ガスカードル製作を業者に依頼する際は、事前に以下の情報を整理しておくと、見積もりと打ち合わせがスムーズに進みます。
①ガス種と圧力
使用するガス種、供給圧力、使用流量を明確にします。ガス種によって使用可能な材料・シール材が異なり、圧力によって配管の呼び径や継手の耐圧クラスが決まります。
②ボンベ本数と構成
集合させるボンベの本数と、架台上の配置構成（横×縦の本数）を決めます。連続使用時間・ボンベ交換頻度・ガス消費量を踏まえて構成を検討します。
③設置スペースの寸法
カードルを設置する場所の寸法、周辺の障害物、搬入経路の幅と高さを確認します。設置スペースに合わせた架台設計が必要になります。
④配管接続の仕様
カードルからの取り出し配管の位置、接続先の装置・設備の仕様を確認します。既存配管との取り合いがある場合は、その仕様も共有します。
⑤保安・安全対策
高圧ガス保安法に基づく設置基準への適合、安全弁・逆止弁・遮断弁の仕様、漏洩検知装置の設置有無などを整理します。
⑥使用環境
屋内設置か屋外設置か、温度条件、腐食性雰囲気の有無、防爆エリアかどうかなど、使用環境の情報を伝えます。屋外設置では耐候性、腐食環境では材質選定に配慮が必要です。
業者選定で確認すべき5つのポイント
ガスカードル製作を任せる業者を選ぶ際は、以下の5点を確認することをおすすめします。
①ガスカードル製作の実績があるか
最も重要な指標です。ガスカードルは高圧ガスを扱う特殊設備であり、汎用的な製缶業者では設計基準・材料選定・保安対応の勘所がわかりません。実際にカードル製作を手がけた実績のある業者を選ぶことが、品質確保の前提になります。
②図面作成から対応できるか
オーダーメイド製作では、既製図面ではなく、現場条件に合わせた図面作成が必要です。図面作成から一貫して対応できる業者であれば、発注側は概要要件を伝えるだけで済み、細かな設計調整もスムーズに進みます。
③本数構成・寸法のカスタマイズ対応力
4×5本、5×4本、3×3本など、発注側の希望に合わせた本数構成・寸法での製作に柔軟に対応できるかを確認します。標準構成しか作れない業者だと、設置スペースの制約に対応できません。
④配管工事・据付までの一貫対応
カードル本体の製作だけでなく、現場への搬入・据付、配管接続、供給元設備との取り合いまで一貫対応できる業者であれば、複数業者間の調整負担が発生しません。カードルを作っても、据付・配管接続で別業者が必要となると、そこで工程調整の問題が起きます。
⑤自社工場での製缶・機械加工能力
自社工場で製缶加工・機械加工ができる業者であれば、製作精度と納期の両面で有利です。外注に頼る業者だと、細かな仕様変更に納期のロスが発生します。
タテヌマテクノのガスカードル製作対応
有限会社タテヌマテクノは、ガスカードル製作の実績を持ち、酸素ガスカードルの製作（4×5本構成、5×4本構成、3×3本構成など）を手がけてきました。
図面作成から製作・据付までを自社で一貫対応できるため、発注側の希望に合わせた本数構成・寸法・配管仕様でのオーダーメイド製作が可能です。設置スペースに合わせた特殊寸法での製作、複数ガス種の組み合わせなど、カタログ品では対応できない要望にも柔軟に応じています。
自社工場での製缶加工・機械加工が可能なため、製作精度と納期のコントロールが自社で完結します。また、重量物据付・配管工事の実績も豊富に持っているため、カードル製作から現場への搬入・据付・配管接続までを一社で対応できる点が、発注側の調整負担軽減につながっています。
タテヌマテクノでは「やったことがある工事はもちろん、やったことがなくても現場を一度見させてもらって対応可否を判断する」というスタンスで、酸素以外のガス種（窒素・アルゴン・水素など）に関するご相談にも対応しています。まずはお気軽にご相談ください。
ご相談時にお伝えいただきたい情報
ガスカードル製作のご相談時には、以下の情報をお伝えいただけると、対応可否の判断と概算見積もりの提示がスムーズです。
- 使用ガス種と供給圧力・使用流量
- 希望するボンベ本数と構成（例：4×5本など）
- 設置スペースの寸法・搬入経路
- 配管接続先の設備・装置の仕様
- 屋内設置か屋外設置か、使用環境
- 納期の目安
仕様が固まる前の段階でのご相談も歓迎です。用途や設置条件をお伝えいただければ、構成のご提案も含めて対応いたします。
まとめ
ガスカードルは高圧ガスを扱う特殊設備であり、汎用的な製缶業者では設計・製作の勘所がわかりません。ガスカードル製作の実績があり、図面作成から製作・据付・配管接続までを一貫対応できる業者を選ぶことが、品質と工期の両面で有利です。
特に、設置スペースの制約や本数構成のカスタマイズが必要な現場では、オーダーメイド製作に対応できる業者を選ぶことで、コストと使い勝手の両立が可能になります。
タテヌマテクノでは、酸素ガスカードルの製作実績を活かし、お客様の希望に合わせたオーダーメイド製作のご相談を随時お受けしています。他ガス種のカードル製作、既存設備との取り合いが複雑な案件についても、まずはお気軽にご相談ください。
